Основными причинами обрушений зданий могут быть:
Наиболее опасными являются сочетания двух и более факторов. Проблема обрушений конструкций состоит не только в материальных потерях, но и в возможности человеческих жертв. Поэтому очень важно детально изучать и рассматривать каждый случай аварий для предотвращения подобного в будущем.
Характерным примером сочетания нескольких опасных факторов стало обрушение здания бывшего общежития. Обрушение произошло в марте 2008 года.
Объект, на котором случилась авария, представляет собой пятиэтажное, прямоугольное в плане здание. Размеры здания по крайним осям составляют 12,0×92,0 м. Высота первого этажа составляет 3,3 м, а последующих – 2,7 м. Планировочное решение здания относится к коридорному типу и состоит из трех секций. Третья секция выполнена в виде блока и отделена от остального здания температурно-деформационным швом.
Несущие конструкции здания представлены продольными кирпичными стенами толщиной 380, 510 и 640 мм. Кладка выполнена из силикатного и глиняного кирпича на цементно-известковом растворе. Перекрытия выполнены из железобетонных круглопустотных плит, длиной 6 м. Покрытие – совмещенное, не вентилируемое, состоящие из рубероида на битумной мастике. Водоотвод с покрытия – наружный, организованный. Перегородки – из гипсовых панелей толщиной 170 мм и каменной кладки толщиной 120 мм. Пол в здании выполнен из деревянных досок или керамической плитки. Фундаменты – свайные, которые состоят из забивных призматических свай С6-30, ленточного монолитного железобетонного ростверка и стеновых бетонных блоков.
Рельеф участка, где размещено здание, в целом ровный (несколько изменён деятельностью человека). Перепад абсолютной отметки поверхности земли не превышает 0,5 м.
Грунтовый массив до разведанной глубины формируют песчано-глинистые отложения четвертичной системы. В гидрогеологическом отношении участок входит в состав Днепровско-Донецкого артезианского бассейна. На момент обрушения уровень грунтовых вод составлял 7,7-8,0 м (фиксировались его колебания 1,5 м).
Здание возведено в 1974 году и эксплуатировалось по назначению до 2005 года. В 2006 году производилось обследование состояния строительных конструкций здания. В результате технического обследования было определено состояние здания – недопустимое к нормальной эксплуатации [3]. Было рекомендовано безотлагательно выполнить работы по ремонту отмостки и покрытия здания. Также было рекомендовано демонтировать аварийные перегородки и коммуникации.
В 2008 году новым владельцем общежития было принято решение переоборудовать здание под жилой дом. В процессе проведения перепланировки и ремонта здания произошло обрушение части третьей секции (рис.1).

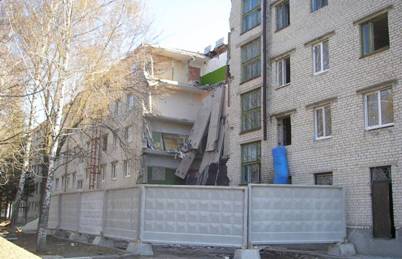

Рис. 1. Общий вид обрушившейся части здания
Обрушение произошло в ночное время, поэтому обошлось без жертв. Падение плит перекрытия и обломков надземной части здания (рис.2 и 3) привело к разрушению железобетонных плит подвального перекрытия. Выполненные проверочные расчеты оснований свайных фундаментов по несущей способности и деформациям показали, что запас несущей способности для свай составил 5,5%, а величины деформаций не превышают допустимых. По квалификационным признакам техническое состояние оснований и фундаментов после обрушения здания осталось удовлетворительное [3].

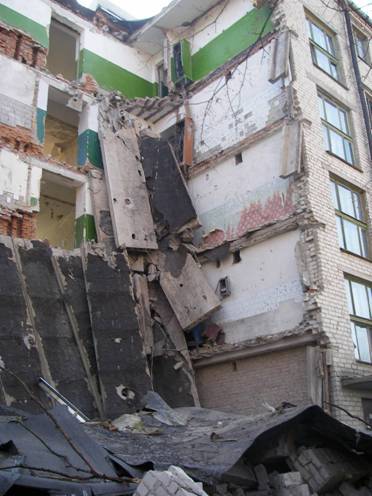

Рис. 2. Обрушение части здания
После обрушения было проведено техническое обследование здание. Было установлено, что каменные стены и железобетонные плиты перекрытия, в следствии нарушения требований норм [1, 2] и правил эксплуатации, имеют такие повреждения:
Кроме локальных разрушений каменной кладки цоколя, было также отмечено и выпирание стен на 50-60 мм в границах первого этажа, что было следствием проявления деформаций ползучести кладки на растворе низкой прочности.

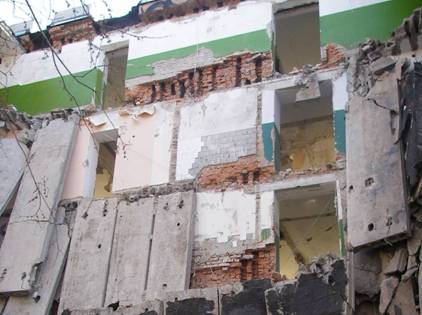

Рис. 3. Вид средней несущей стены после аварии
В процессе реконструкции (на стадии разборки перегородок) стена первого этажа была дополнительно нагружена весом строительного мусора, который был складирован на перекрытиях возле окон.
Проверочный расчет несущей способности стен при фактической нагрузке, с учетом вышеупомянутых повреждений и дефектов показал перегрузку кирпичных конструкций.
Непосредственным толчком, который стал причиной разрушения перегруженной стены, была ветровая нагрузка вызванная бурей.
Падение внешней стены и перекрытий привело к большим динамическим нагрузкам на соседние конструкции. Это вызвало следующие дефекты элементов здания:
Вывод. Разрушение части третьей секции здания бывшего общежития произошло в результате падения участка стены первого этажа, что повлекло за собой падение перекрытия 1-5 этажей. Обрушение стены произошло по причине неблагоприятного стечения обстоятельств, а именно:
